Nanosurf FluidFM Tek Hücre Biyolojisi ve Nanomanipülasyon Sistemi
FluidFM, ucunda açıklık bulunan içi boş kantileverler aracılığıyla atomik kuvvet mikroskobunun kuvvet duyarlılığını mikroakışkan kontrolüyle birleştiren bir sistemdir. −800 ile 1000 mbar arasında hassas basınç kontrolüyle tek bir hücreye pikolitre altı hacimde madde enjekte edebilir, hücreyi öldürmeden sitoplazma örneği alabilir ve tek hücre yapışma kuvvetlerini ölçebilirsiniz.
İsviçreli Nanosurf'ün 2011'den bu yana Cytosurge ile birlikte geliştirdiği FluidFM teknolojisi, tek hücre biyolojisinin popülasyon ortalaması yerine hücreden hücreye farklılığı görme beklentisine, kuvvet ve akışkan kontrolünü aynı probta buluşturarak karşılık verir.
Ürün Özellikleri
Hücreyi Öldürmeden İçinden Örnek Alın
Klasik tek hücre analizi yöntemlerinde hücre parçalanır; elde ettiğiniz veri o hücrenin tek bir andaki görüntüsüdür. FluidFM ile canlı hücreden pikolitre altı hacimde sitoplazma ya da nükleoplazma örneği alabilir, hücrenin yaşamaya devam etmesini sağlayabilirsiniz. Alınan örnek TEM, protein tayini, PCR ve kütle spektrometresi ile analiz edilebilir.
- Canlı hücreden pikolitre altı hacimde örnekleme
- Aynı hücrenin zaman içinde tekrar örneklenebilmesi
- Hücreden hücreye farklılığın (heterojenlik) doğrudan incelenmesi
Tek Hücre Yapışma Kuvvetlerini Ölçün
Prob ucundaki açıklıktan uygulanan negatif basınçla bir hücreyi geçici olarak tutabilir, ardından yüzeyden veya komşu hücrelerden ayırırken gereken kuvveti ölçebilirsiniz. Hücre kimyasal olarak sabitlenmediği için ölçümden sonra bırakılabilir ve aynı probla bir sonraki hücreye geçilebilir.
- Tersinir tutma sayesinde probun tekrar tekrar kullanımı
- Tek hücre kuvvet spektroskopisinde ölçüm veriminin artması
- Hücre-hücre ve hücre-yüzey yapışma kuvvetlerinin ayrı ayrı ölçümü
- Bakteri yapışma çalışmaları
Hassas Basınç Kontrolü
Basınç kontrol ünitesi hem enjeksiyon hem de emme yönünde geniş bir aralıkta çalışır ve tam aralığın %2,5'inden iyi hassasiyet sağlar.
- Basınç aralığı: −800 ile 1000 mbar
- Hassasiyet: tam aralığın %2,5'inden iyi
- Minimum çıkış adımı: maksimum aralığın %0,1'i (her iki yönde)
- Güç tüketimi: <32 W
- Pompa: 235 × 130 × 405 mm, 9,2 kg · Basınç kontrol ünitesi: 135 × 70 × 355 mm, 2,8 kg

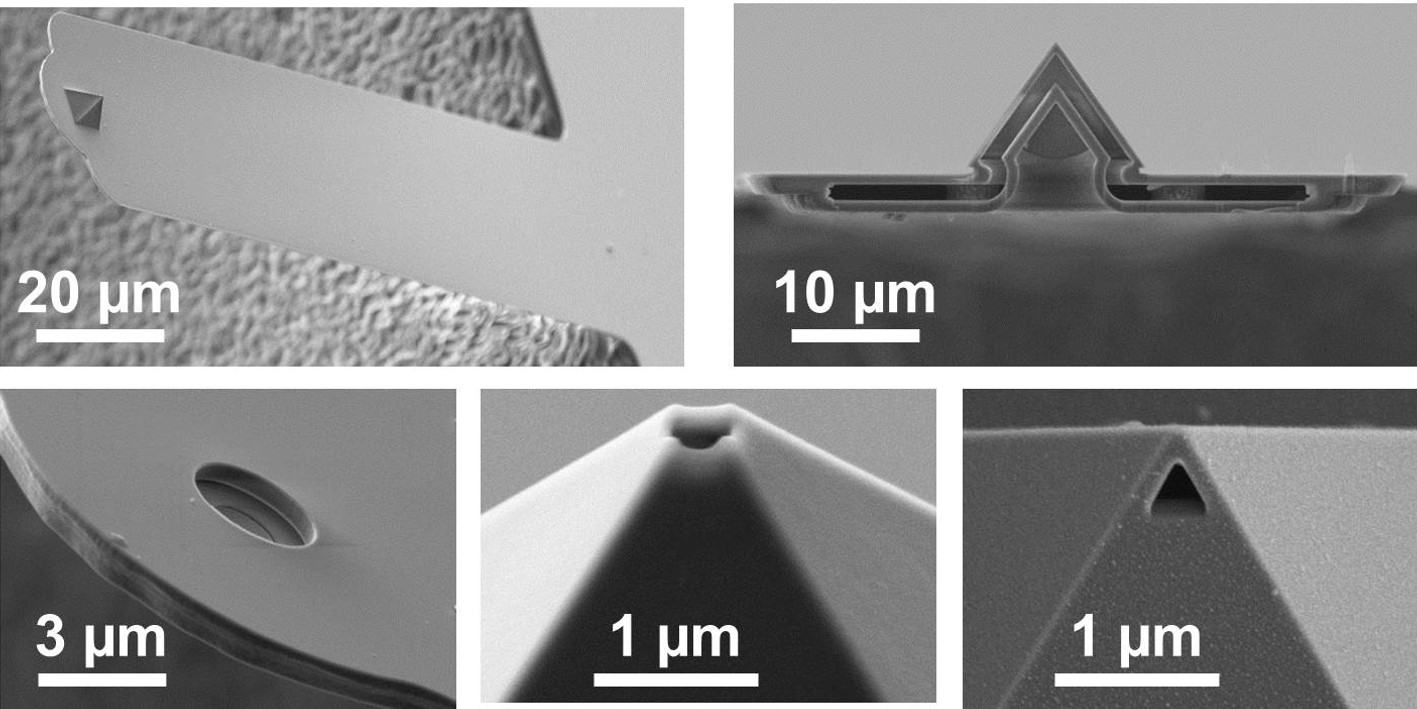

Uygulamaya Göre Prob Seçimi
Açıklığın konumu ve boyutu uygulamaya göre değişir; kantilever ucunda, uç tepesinde veya uç yan yüzeyinde açıklığa sahip prob tipleri bulunur.
- Mikropipet: Kantilever ucunda 2, 4 ve 8 µm açıklık · yay sabiti 0,3–4 N/m
- Nanopipet: Uç tepesinde 300 nm açıklık · yay sabiti 0,6 veya 2 N/m
- Şırınga (syringe): Uç yan yüzeyinde açıklık
- Hızlı prototipleme probu: 30 nm ve üzeri, kullanıcı tanımlı açıklık · yay sabiti 0,6 veya 2 N/m
Kolloidal Spektroskopi ve Nanolitografi
Değiştirilebilir küreciklerle (bead) kolloidal spektroskopi yapabilir, aynı probla farklı kürecikler kullanarak yüzey etkileşimlerini karşılaştırabilirsiniz. İçi boş kantilever aynı zamanda yüzeye kontrollü madde bırakarak nanolitografi ve nokta bırakma (spotting) uygulamalarına olanak tanır.
Hangi Sistemle Kullanılır
FluidFM; DriveAFM, FlexAFM ve CoreAFM sistemleriyle kullanılabilir.
- DriveAFM: 20 µm ile ailenin en geniş Z aralığı; PicoBalance ile birlikte kütle takibi

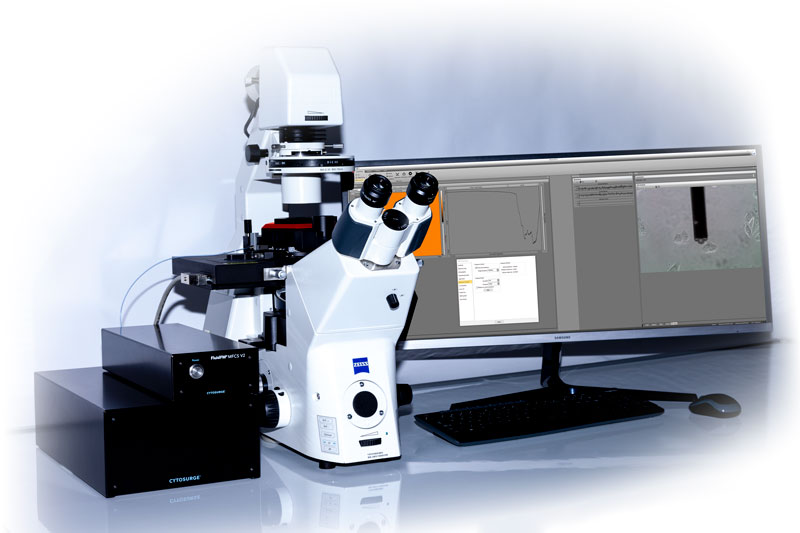

- FlexAFM: FluidFM'in 2011'de ilk sunulduğu platform; bu konfigürasyonla elliden fazla yayın

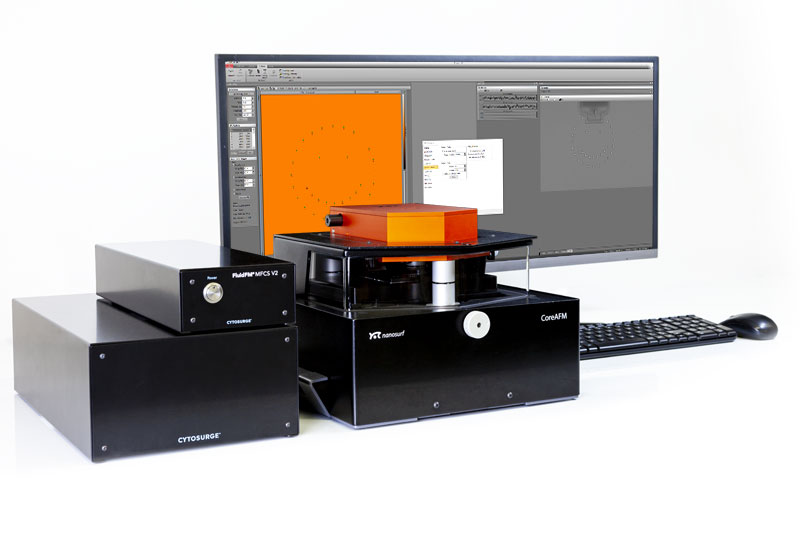

- CoreAFM: Kompakt seçenek; DIMO ile alttan aydınlık alan ve floresan görüntüleme
Uygulama Alanları
- Tek hücre biyolojisi: Canlı hücreden örnekleme, enjeksiyon ve hücre izolasyonu
- Hücre mekaniği: Hücre-hücre ve hücre-yüzey yapışma kuvvetlerinin ölçümü
- Mikrobiyoloji: Tek bakteri yapışma kuvveti çalışmaları
- İlaç geliştirme: Hücre içine doğrudan madde iletimi ve yanıtın izlenmesi
- Nanolitografi ve yüzey desenleme: Kontrollü madde bırakma ile mikro/nano ölçekte desen oluşturma
- Kolloid bilimi: Değiştirilebilir küreciklerle kolloidal kuvvet spektroskopisi
Spesifikasyonlar
| Basınç aralığı | −800 ile 1000 mbar |
| Basınç hassasiyeti | Tam aralığın %2,5'inden iyi |
| Minimum çıkış basınç adımı (<0 mbar) | Maksimum negatif aralığın %0,1'i |
| Minimum çıkış basınç adımı (>0 mbar) | Maksimum pozitif aralığın %0,1'i |
| Mikropipet probu | Kantilever ucunda 2, 4 ve 8 µm açıklık · yay sabiti 0,3 – 4 N/m |
| Nanopipet probu | Uç tepesinde 300 nm açıklık · yay sabiti 2 N/m |
| Şırınga (syringe) probu | Ucun yan yüzeyinde açıklık |
| Hızlı prototipleme probu | FIB ile açılan 30 nm ve üzeri kullanıcı tanımlı açıklık · yay sabiti 2 N/m |
| Uyumlu sistemler | DriveAFM · FlexAFM · CoreAFM |
| DriveAFM ile Z aralığı | 20 µm — ailedeki en geniş aralık |
| Pompa | 235 × 130 × 405 mm · 9,2 kg |
| Basınç kontrol ünitesi | 135 × 70 × 355 mm · 2,8 kg |
| Güç tüketimi | <32 W |
| Optik entegrasyon | DriveAFM ve FlexAFM: başlıca ters mikroskop markaları (TIRF, STED dahil) · tüm platformlar: DIMO |
| Uygulamalar | Tek hücre ekstraksiyonu, enjeksiyonu, izolasyonu ve yapışma ölçümü · tek bakteri yapışması · kolloidal spektroskopi · nokta bırakma (spotting) · nanolitografi |
FluidFM teknolojisi Cytosurge tarafından geliştirilmiştir; Nanosurf 2011'den bu yana FluidFM eklentili AFM sistemleri sunmaktadır.
Kaynak: Nanosurf FluidFM broşürü.
Spesifikasyonlar önceden bildirilmeksizin değiştirilebilir; projenize uygun konfigürasyon ve güncel değerler için bizimle iletişime geçin.
